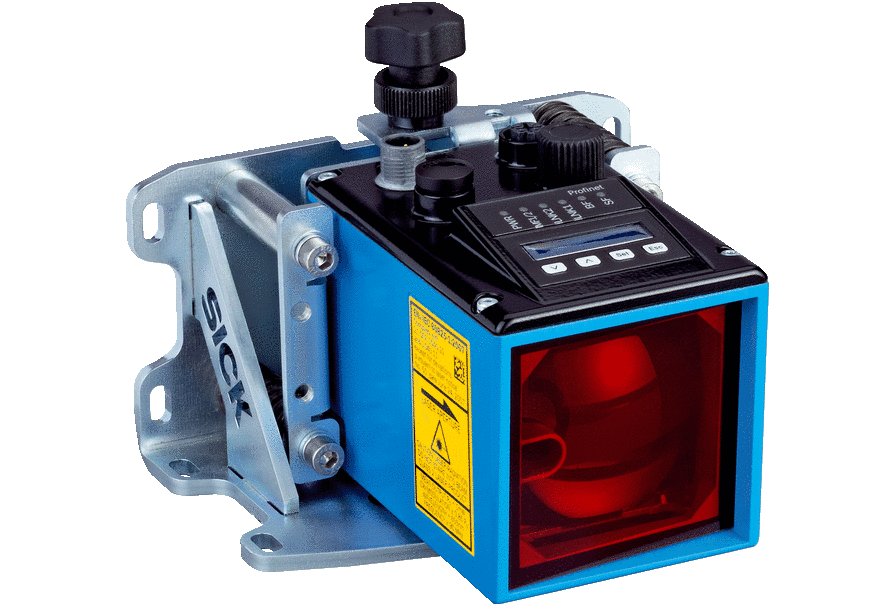

Датчики відстані на великий діапазон “Dx100”
Надійне, швидке, точне позиціювання
ПЕРЕВАГИ:
– Вимірювання методом фазової модуляції з оптимальною поведінкою контуру регулювання забезпечує підвищену ефективність і максимальну продуктивність обладнання
– Діапазон робочих температур до -40 ° C для максимальної надійності в області глибокого заморожування (залежить від типу)
– Різноманітні інтерфейси на базі польової шини й Ehternet: висока гнучкість, швидкий обмін даними для максимальної продуктивності
– Предотказние повідомлення і діагностичні дані дозволяють швидко аналізувати стан пристрою і приймати попереджувальні заходи щодо обслуговування, що підвищує експлуатаційну готовність обладнання до максимуму
– Невеликий міцний металевий корпус, сумісний з конекторами SpeedCon ™: ідеальна зручність у зверненні навіть при нестачі місця
– Тривимірне регульоване кріплення з замком швидкої дії для швидкої вивірки й простої заміни пристроїв економить витрати на монтаж і технічне обслуговування
– Швидка настройка параметрів завдяки інтуїтивному дисплею – для ідеальної конфігурації датчиків
ОПИС
Надійне, швидке, точне позиціювання
Сімейство продуктів Dx100 об’єднує новітню технологію з інноваційним дизайном. Метод лазерного вимірювання з фазовою модуляцією гарантує максимальну продуктивність, яка у співпраці з виробниками приводів була вдосконалена для оптимальної інтеграції в регулювальні контури. Крім того, юстувальні кріплення, найменший корпус для датчиків цього класу, а також продумана концепція підключення кабелями з замками швидкої дії, забезпечують оптимальну зручність у зверненні й знижують загальні витрати на використання.
- Діапазон вимірювання до 300 м
- Численні інтерфейси промислової мережі
- Наявність предотказних й діагностичних даних
- Дисплей з інтуїтивною структурою меню і яскравими світлодіодами стану
- Невеликий міцний металевий корпус
- Можна додатково придбати тривимірне юстувальні кріплення з замком швидкої дії
- Поздовжні отвори для юстування нульової точки при заміні пристрою
Області застосування
- Позиціювання транспортно-складських систем (осі х і у)
- Позиціювання транспортних і поперечних візків
- Позиціювання автоматично керованих систем транспортування
- Запобігання зіткнень і позиціювання кранів (всередині приміщень)
- Позиціювання кранових візків
Огляд технічних даних
| Діапазон вимірів | 0,15 m … 300 m, на плівці, що відбиває «Diamond Grade» |
| Точність | ± 3 mm
± 4 mm ± 5 mm ± 2 mm ± 2,5 mm |
| Точність відтворення | 1,5 mm, при часі реагування 10 мс
0,75 mm, при часі реагування 30 мс 2 mm, при часі реагування 10 мс 1 mm, при часі реагування 30 мс 2,5 mm, при часі реагування 10 мс 1,25 mm, при часі реагування 30 мс 2,5 mm, при часі реагування 30 мс 0,5 mm 1 mm 2 mm |
| Об’єкт вимірювання | Відбивач |
| Ethernet | ✔, TCP/IP |
| Послідовний | ✔, RS-422 |
| SSI | ✔ |
| PROFINET | ✔ |
| PROFIBUS DP | ✔ |
| Часу циклу вимірювання | 1 ms |
| Час виведення | 1 ms, вимірювальний цикл синхронно за запитом від ПЛК |
| Робочий діапазон температур | –40 °C … +75 °C, Робота з охолоджувальним корпусом, Робота з нагрівачем |
| Діапазон температур при зберіганні | –40 °C … +75 °C |
