Датчики зсуву “OD Precision”
Точне визначення кожного розміру по висоті
ПЕРЕВАГИ:
– Високоточна безконтактна вимірювальна техніка забезпечує стовідсоткова якість кінцевого продукту безпосередньо в процесі виробництва
– Алгоритм вимірювання, абсолютно не залежить від поверхні, гарантує мінімальний час простою обладнання
– Прискорений час обробки як результат підвищення частоти вимірювань до 10 кГц
– Просте і доступне за ціною рішення складних вимірювальних завдань шляхом обрахунку декількох сенсорних головок
– Завдяки опціонально автономному режиму OD Precision забезпечує максимальну продуктивність при низьких інвестиційних витратах
– Чіткий РК-дисплей гарантує простий і незначними витратами введення в експлуатацію
– Численні інтерфейси для простої інтеграції в наявну виробничу мережу
ОПИС
Точне визначення кожного розміру по висоті

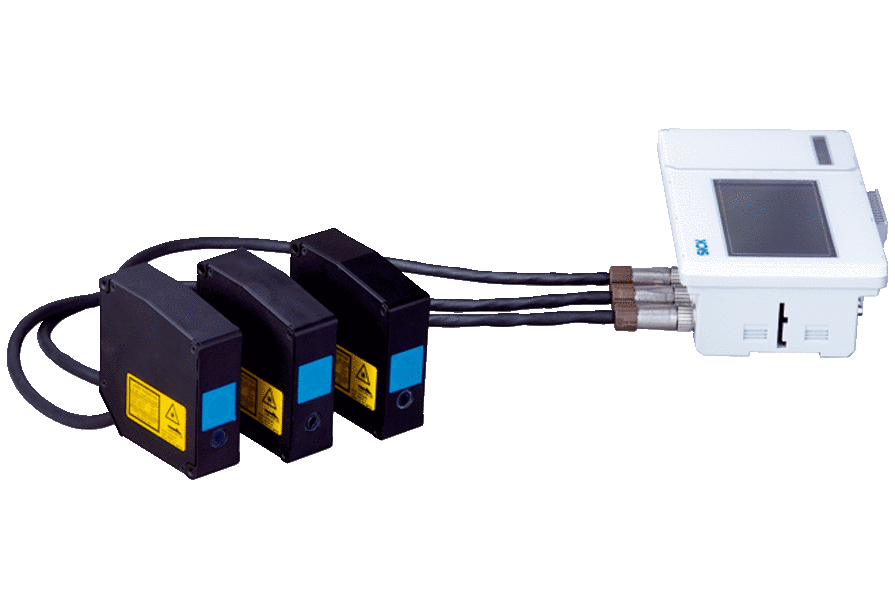

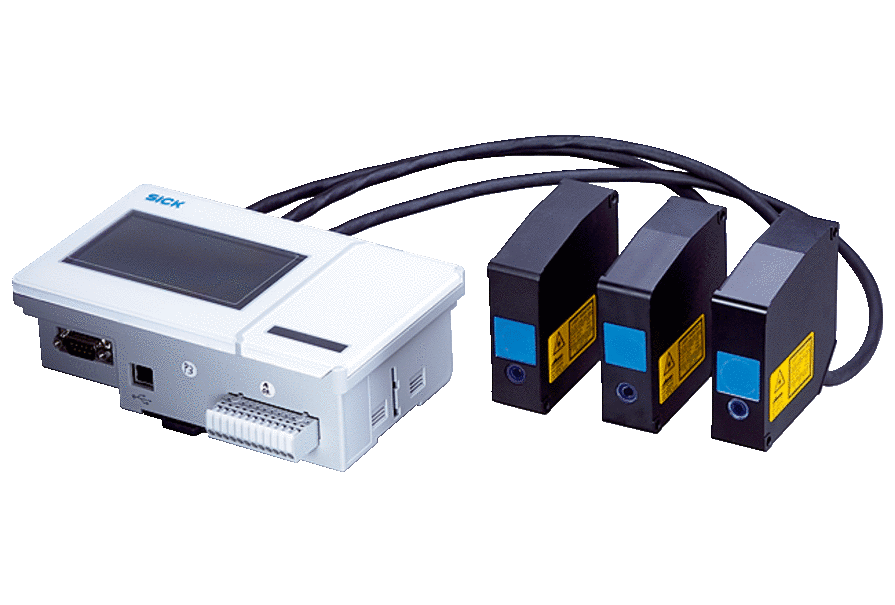

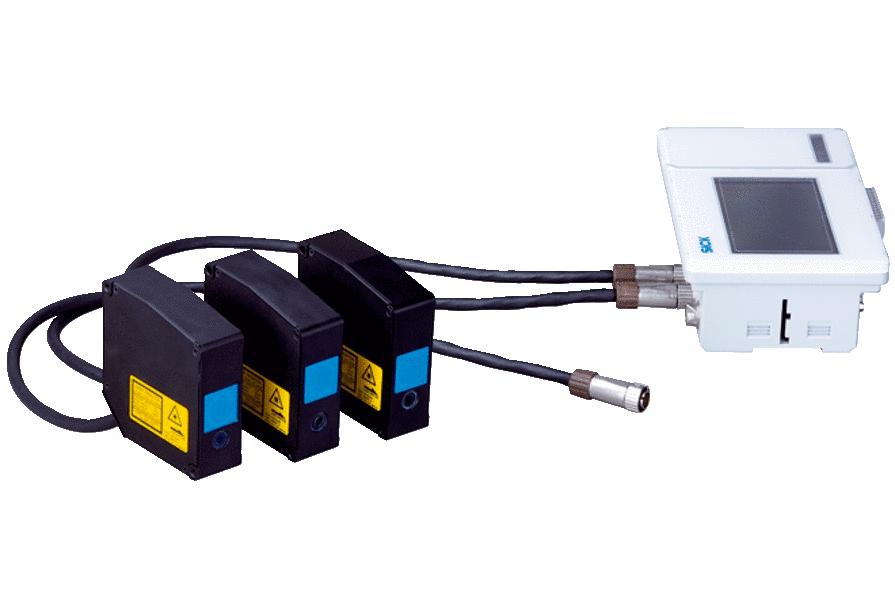

OD Precision – це високоточна оптична вимірювальна система для аналізу об’єктів зі складною поверхнею. Крім роботи з глянцевими поверхнями й поверхнями глибокого чорного кольору вона дозволяє вимірювати напівпрозорі й повністю прозорі матеріали. Серед інших нововведень – можливість підключення до трьох сенсорних головок до одного блоку аналізу даних, наприклад, для вимірювання рівності поверхонь. Крім того, для зниження інвестиційних витрат датчик можна підключати через порт RS-422 і, таким чином, експлуатувати без блоку аналізу даних.
- Безліч діапазонів вимірювання від 24 мм … 26 мм до 300 мм … 700 мм
- Вимірювання за допомогою CMOS-матриці незалежно від властивостей поверхні
- Максимальна точність і висока частота вимірювання
- Вимірювання товщини скла всього однією сенсорною головкою
- Різні розміри світлової плями
- Засоби обрахунку від одного до трьох датчиків
- Робота в автономному режимі через порт RS-422
Огляд технічних даних
| Діапазон вимірів | 24 mm … 700 mm |
| Лінійність | ± 1,6 µm … ± 400 µm |
| Точність відтворення | 0,02 µm
0,2 µm 1 µm 2 µm 5 µm 10 µm |
| Оцінка | ≥ 0,1 ms |
| Частота вимірювання | ≤ 10 kHz / ≤ 1,25 kHz |
| Цифровий вихід | 5 x PNP, NPN |
| Послідовний | ✔, RS-422 |
| Аналоговий вихід | Кількість: 3 Вид: токовий вихід / вихід напруги |
| Робочий діапазон температур | –10 °C … +50 °C |
| Діапазон температур при зберіганні | –20 °C … +60 °C |
