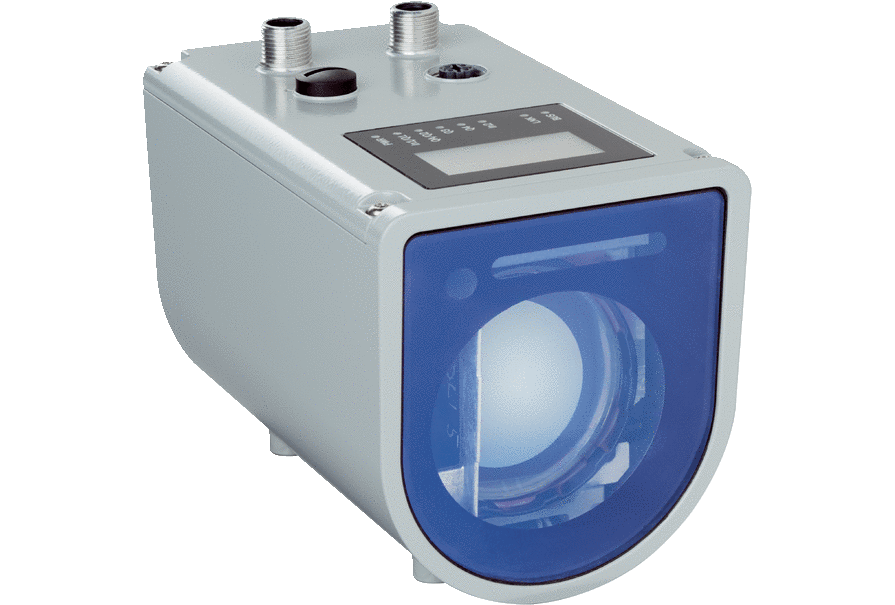

Датчики відстані на великий діапазон “Dx1000”
Ефективність на далеких відстанях
ПЕРЕВАГИ:
– Висока експлуатаційна готовність обладнання завдяки правдивої оцінки відстаней в приміщеннях і на вулиці
– Розширений спектр застосування завдяки придушенню небажаних відбитків за допомогою технології Multi-Echo
– Прекрасна адаптація до індивідуальних завдань по вимірюванню завдяки численним варіантам налаштування
– Швидкий і надійний введення в експлуатацію за допомогою графічного сенсорного екрана, зручного для користувача інтерфейсу SOPAS ET і червоного вирівняльного лазера
– Економія витрат завдяки незначній кількості варіантів пристрою (стандартизація) для самих різних вимог
– Безпечно для очей завдяки класу лазера 1
ОПИС
Ефективність на далеких відстанях
Для надійного вимірювання відстаней в приміщеннях і на вулиці: датчик відстані на великий діапазон Dx1000 з інфрачервоним лазером призначений для використання на кранах, у вуличному русі для виявлення транспортних засобів або для вимірювання гарячих сталевих слябів на сталеливарних заводах. При цьому Dx1000 відрізняється універсальністю застосування: технологія вимірювання відстаней з високою роздільною здатністю HDDM + (англ.: High Definition Distance Measurement в поєднанні з технологією Multi-Echo) дозволяє вимірювати відстані з високою точністю навіть при наявності зовнішнього освітлення, під час дощу, снігу і туману. Його завдання полягає як у відстеженні об’єктів в поздовжньому напрямку, так і у швидкої реєстрації країв об’єктів, що надходять збоку. Весь цикл вимірювання триває до однієї мілісекунди – відмінне рішення для використання в контурах систем автоматичного регулювання.
- Датчик відстані на великий діапазон з інфрачервоним лазером і технологією HDDM +
- Вимірювання відстані до природних об’єктів (DT1000) або до відбивача (DL1000)
- Пило і водонепроникний корпус (IP 65 і IP 67) з алюмінієвого сплаву з високу корозійну стійкість
- Сконфігуровані цифрові входи й виходи, аналоговий вихід, RS-422 / SSI
- Вимірювання на гарячих поверхнях (DT1000)
Інноваційна технологія забезпечує надійні результати вимірювань
Коли мова заходить про надійних вимірах дуже великих відстаней, як в приміщенні, так і на відкритому повітрі, датчик відстані на великий діапазон Dx1000 вражає своєю відмінною продуктивністю. Оснащений сучасною технологією HDDM + Dx1000 в міцному корпусі забезпечує постійно стабільні результати вимірювань навіть при вітрі й грозі. Дана розроблена компанією SICK вимірювальна техніка призначена для несприятливих умов навколишнього середовища і при високій швидкості надає гнучкість у Вашому випадку застосування.
Висока надійність вимірювань при інтуїтивній простоті у використанні
У більшості варіантів застосування датчик відстані точно приймає відлуння відбиття на об’єкті вимірювання і перетворює його в значення відстані. У реальних ситуаціях застосування захисні вікна або вплив навколишнього середовища, такі як опади на шляху вимірювання, можуть викликати небажані луна-сигнали. Завдяки HDDM + з технологією багаторазового відлуння може бути визначено корисне відлуння і вибрано для вимірювання відстані. Це дозволяє проводити вимірювання відстаней з високою надійністю вимірювань – навіть при наявності багаторазового відлуння.
Інноваційна технологія вимірювання відстаней в компактному корпусі
Dx1000 з технологією HDDM + відмінно підходить для вимірювання дуже великих відстаней – при відносно коротких відрізках часу циклів вимірювання до 1 мс і низьких шумових перешкодах вимірювання. Варіанти датчиків DT1000 для вимірювання відстані до природних об’єктів і DL1000 для вимірювання до відбивачів охоплюють широкий спектр застосування і забезпечують високу гнучкість в застосуванні. DT1000 досягає при вимірюванні до природних об’єктів відстаней понад 450 м. Максимальна відстань спрацьовування DL1000 становить 1500 м при вимірюванні на плівці «Diamond Grade», що відбиває.
Області застосування
- Запобігання зіткнення на причальних і портальних кранах на рейковому ходу в портах (STS і RMG)
- Вимірювання штабелів контейнерів
- Позиціювання мостових кранів
- Вимірювання гарячих сталевих слябів
- Позиціювання рейкового транспорту
Огляд технічних даних
| Діапазон вимірів | 0,2 m … 1.500 m, на плівці, що відбиває «Diamond Grade», 6 % відбиття, 90 % відбиття |
| Точність | Typ. ± 15 mm |
| Точність відтворення | ≥ 1 mm, див. графічні характеристики для стабільності повторюваності |
| Об’єкт вимірювання | Відбивач / природні об’єкти |
| Ethernet | ✔, TCP/IP |
| Послідовний | ✔, RS-422 |
| SSI | ✔ |
| Час циклу вимірювання | 1 ms, 4 ms, 16 ms, 64 ms, 128 ms |
| Час виведення | ≥ 1 ms |
| Робочий діапазон температур | –40 °C … +55 °C
–40 °C … +95 °C, Робота з охолоджувальним корпусом |
| Діапазон температур при зберіганні | –40 °C … +75 °C |
