Датчики зсуву “OD Mini”
Точне вимірювання без проблем
ПЕРЕВАГИ:
– Економічне введення в експлуатацію завдяки простій концепції управління і дисплею
– Підходить для застосування в високодинамічних системах завдяки невеликому розміру і вазі
– Простий облік показань двох сенсорних головок за допомогою зовнішнього блоку оцінки даних
– Висока якість експлуатації обладнання завдяки вірогідному виміру незалежно від яскравості й кольору поверхні
– Проста інтеграція в промислові мережі завдяки великому числу підтримуваних інтерфейсів
– Максимальна продуктивність навіть при високій швидкості виробництва
ОПИС
Точне вимірювання без проблем

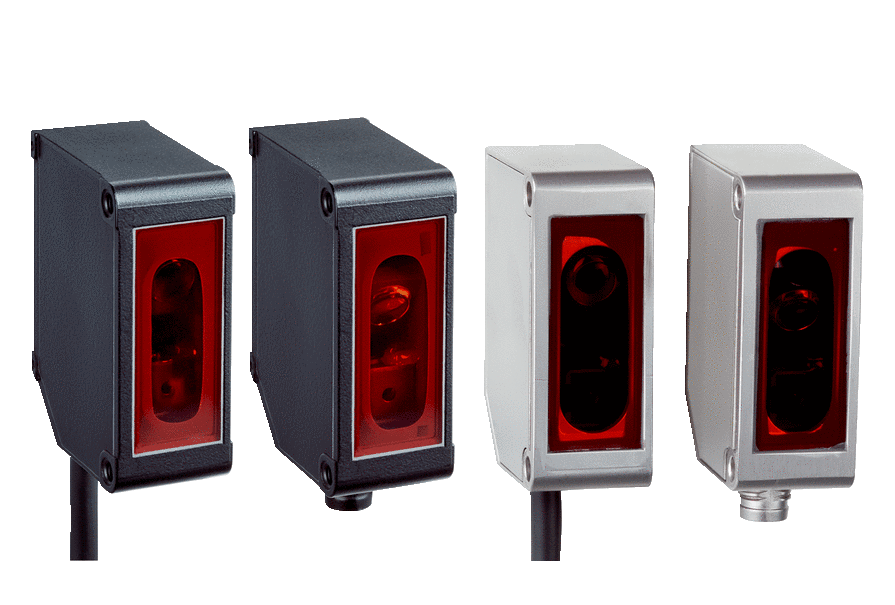

Просте, точне і економічне рішення вимірювальних завдань: датчик відстані на малий діапазон OD Mini підкуповує компактним і міцним корпусом, що випускаються в варіантах з алюмінію і нержавіючої сталі. Він побудований на базі новітньої CMOS-матриці, яка забезпечує точне вимірювання незалежно від кольору і яскравості матеріалу поверхні. Вбудований блок підсилювача дозволяє OD Mini працювати в автономному режимі. Не потрібно витрачати гроші на кабельну розводку із зовнішнім блоком підсилювача. Завдяки інтуїтивної концепції управління з дисплеєм і чотирма світлодіодами стану OD Mini простий в налаштуванні. OD Mini також можна програмувати через зовнішній навчальний вхід. Різноманітність доступних інтерфейсів спрощує інтеграцію в промислові мережі. Це гарантує максимальну надійність і точність при вирішенні безлічі вимірювальних завдань.
- Компактний міцний корпус
- Автономне використання або застосування разом з блоком оцінки даних OD Mini
- На пристрої є дисплей і світлодіоди для індикації поточного стану
- Доступні різні інтерфейси
- Проста настройка за допомогою дисплея або через зовнішній навчальний вхід
- CMOS-матриця для точного і швидкого вимірювання в мікрометровому діапазоні
- Різні діапазони вимірювання: підтримуються відстані від 10 мм до 250 мм
Області застосування
- Головні сфери застосування – електронна і геліоенергетична промисловість, автомобільна та верстатобудівна промисловість
- Точне позиціювання
- Контроль якості шляхом відстеження виробничих допусків оброблюваних заготовин
- Класифікація та сортування
- Позиціювання роботів за допомогою захоплень в закритих регуляційних контурах
Огляд технічних даних
| Діапазон вимірів | 10 mm … 250 mm |
| Лінійність | ± 10 µm … ± 100 µm |
| Точність відтворення | 20 µm
200 µm 1 µm 6 µm |
| Оцінка | ≥ 2 ms |
| Частота вимірювання | ≤ 2 kHz |
| Цифровий вихід | 1 … 3 x PNP/NPN, що перемикається |
| PROFIBUS DP | ✔, опціонально, крізь зовнішній блок оцінки даних |
| Послідовний | ✔, RS-485 |
| Аналоговий вихід | Кількість: 1 Вид: токовий вихід / вихід напруги |
| Робочий діапазон температур | –10 °C … +50 °C |
| Діапазон температур при зберіганні | –20 °C … +60 °C |
