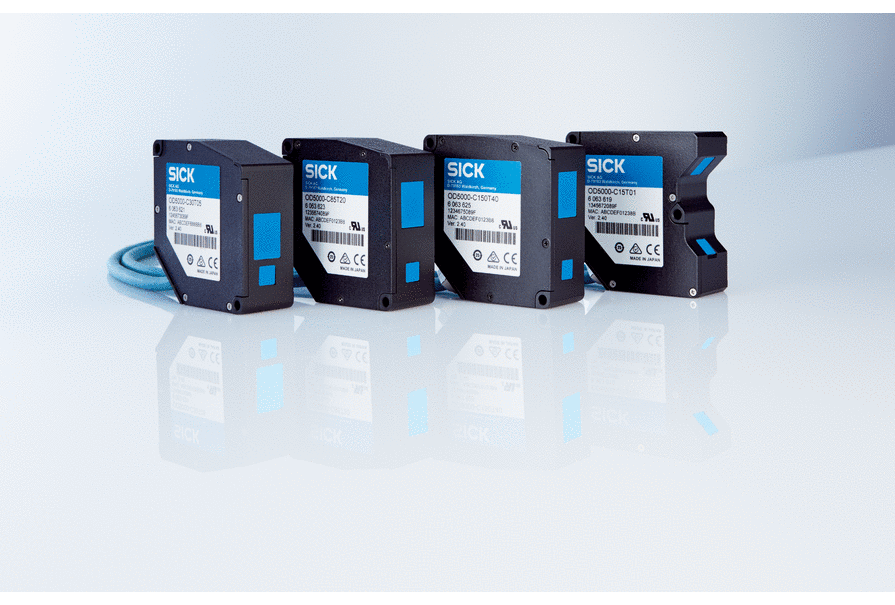

Датчики зсуву “OD5000”
Потужний експерт в області вимірювань
ПЕРЕВАГИ:
– Дуже хороша продуктивність вимірювань навіть при швидко рухаючися або обертових об’єктах за допомогою високої вимірювальної частоти
– Просте і доступне за ціною рішення з інтерфейсом Ethernet і вбудованим безпосередньо в сенсорну головку блоком оцінки даних
– Проста конфігуруюмість датчика через інтерфейс веб-сервера
– Надійне визначення країв завдяки інноваційному алгоритму аналізу
– Підвищення продуктивності внаслідок максимальної точності повторюваності
– Надійне виявлення навіть дуже маленьких заглиблень завдяки точному світловій плямі
ОПИС
Потужний експерт в області вимірювань
В якості експерта в вимірювальних завдань високої точності датчик вимірювання малих дистанцій OD5000 забезпечує рішення в широкому діапазоні застосувань. При частоті вимірювання до 80 кГц OD5000 вимірює навіть швидкого руху і обертові об’єкти вимірювання з точністю до мікрона. Інноваційний алгоритм аналізу уможливлює стабільні вимірювання з максимальною точністю повторюваності на широкому спектрі поверхонь. Крім цього, OD5000 грайливо і легко вимірює товщину прозорого матеріалу використовуючи всього лише одну сенсорну головку. Інтегрований безпосередньо в сенсорну головку інтерфейс Ethernet забезпечує швидкий обмін даними і, отже, максимальну продуктивність.
- Вимірювальна частота до 80 кГц
- Інтерфейс Ethernet з протоколом TCP / IP безпосередньо в сенсорної голівки
- Інтерфейс веб-сервера для параметризації
- Інноваційний алгоритм аналізу
- Максимально точність повторюваності для задач автоматичного позиціювання
- Виявлення і вимір найдрібніших поглиблень або отворів
Просте і доступне за ціною рішення з інтерфейсом Ethernet безпосередньо в сенсорної голівки
Завдяки вбудованому в сенсорної голівки інтерфейсу Ethernet можлива пряма і швидка зв’язок по протоколу TCP / IP і UDP / IP. Інтеграція зовнішнього підсилювача або блоку оцінки даних не потрібно. Однак, до блоку оцінки даних AOD1 опціонально можна під’єднати OD5000 для простих вимірювань товщини з двома головками датчиків.
OD5000 – датчик вимірювання малих дистанцій

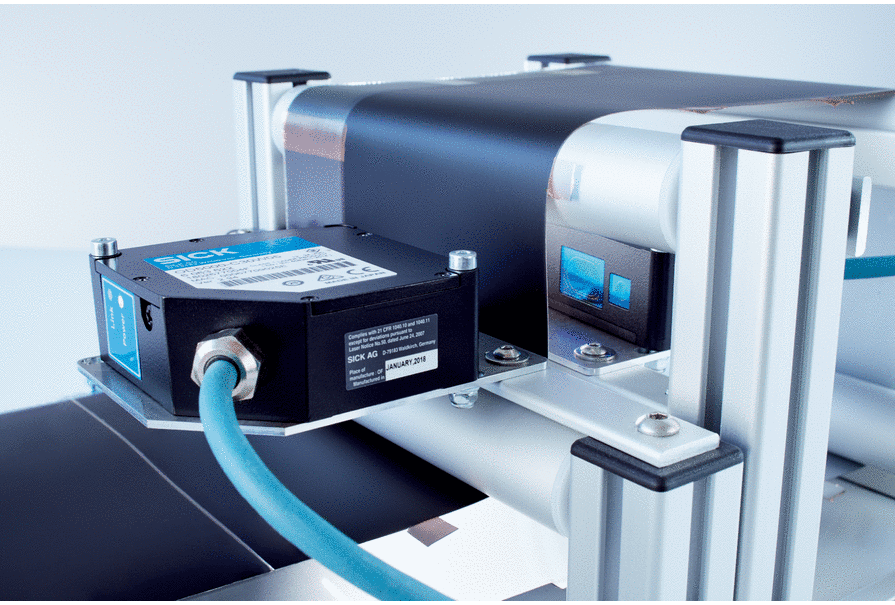

Області застосування
- Вимірювання товщини скла всього однієї сенсорної головки
- Вимірювання об’єктів, що швидко й обертових об’єктів
- Точне позиціювання по висоті
- Класифікація та сортування
- Контроль якості без зупинки виробництва
Огляд технічних даних
| Діапазон вимірів | 10 mm … 250 mm |
| Лінійність | ± 10 µm … ± 100 µm |
| Точність відтворення | 20 µm
200 µm 1 µm 6 µm |
| Оцінка | ≥ 2 ms |
| Частота вимірювання | ≤ 2 kHz |
| Цифровий вихід | 1 … 3 x PNP/NPN, що перемикається |
| PROFIBUS DP | ✔, опціонально, крізь зовнішній блок оцінки даних |
| Послідовний | ✔, RS-485 |
| Аналоговий вихід | Кількість: 1 Вид: токовий вихід / вихід напруги |
| Робочий діапазон температур | –10 °C … +50 °C |
| Діапазон температур при зберіганні | –20 °C … +60 °C |
