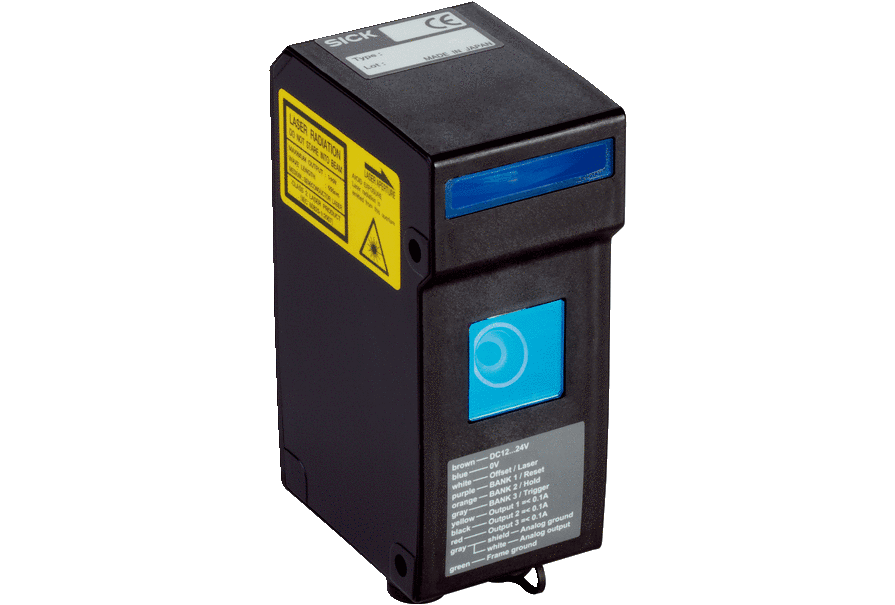

Датчики зсуву “Profiler”
Лінія інформативніше точки
ПЕРЕВАГИ:
– Вимірювання профілю всього одним датчиком знижує витрати на обладнання й установку
– Економічне рішення для двомірного виміру профілю

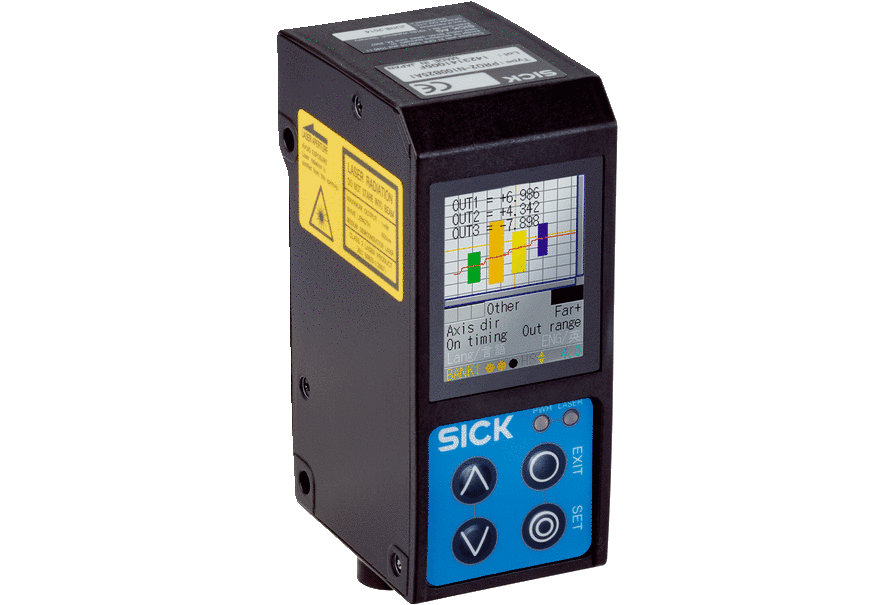

– Візуалізація результатів вимірювання в реальному часі на вбудованому РК-дисплеї
– Інтуїтивний і швидке введення в експлуатацію за допомогою програми або дисплея, що скорочує час установки
– Profiler 2 не вимагає додаткових модулів підключень і може використовуватися як незалежне обладнання.
– Вимірювання не залежать від кольору, матеріалу або форми
– Понад десять інтегрованих функцій дозволяють швидко вимірювати й аналізувати профіль
ОПИС
Лінія інформативніше точки
Датчик відстані на малий діапазон Profiler 2 вимірює з високою точністю по осях х і z, в тому числі поверхні досить складних об’єктів. За допомогою одного єдиного виміру можна проаналізувати одночасно до чотирьох зон. Для кожної зони можна вибрати одну з десяти інтегрованих функцій вимірювання, наприклад, висоту або ширину. Вбудований блок оцінки даних пристрою Profiler 2 економить час і витрати на установку. Таким чином, датчик є одним з найбільш бюджетних рішень для вимірювання профілю. У той час як вбудований CMOS-датчик гарантує стабільні виміри, ПЗ що додається забезпечує просте введення в експлуатацію і чудову візуалізацію процесу вимірювання. Інтегрований РК-дисплей підтримує візуалізацію в реальному часі.
- Визначення складних профілів за допомогою всього одного лазерного проміння
- Одночасний аналіз до чотирьох різних зон
- Більше ніж десять інтегрованих функцій для вимірювання, наприклад, високих, ширини і нахилу
- Сенсорна головна система та процесор в одному пристрої
- Введення в експлуатацію за допомогою програми або вбудованого дисплея з органами управління
- Високоякісний CMOS-датчик
Огляд технічних даних
| Діапазон вимірів | 75 mm … 125 mm |
| Лінійність | ± 170 µm … ± 270 µm
± 50 µm |
| Точність відтворення | 25 µm, напрямок х
2 µm, напрямок z |
| Оцінка | ≥ 5 ms |
| Цифровий вихід | 3 x PNP
3 x NPN |
| Послідовний | ✔ , RS-485 |
| Аналоговий вихід | Кількість: 1 Вид: токовий вихід |
| Робочий діапазон температур | –10 °C … +40 °C, Робоча температура UВ = 24 В |
| Діапазон температур при зберіганні | –20 °C … +60 °C |
